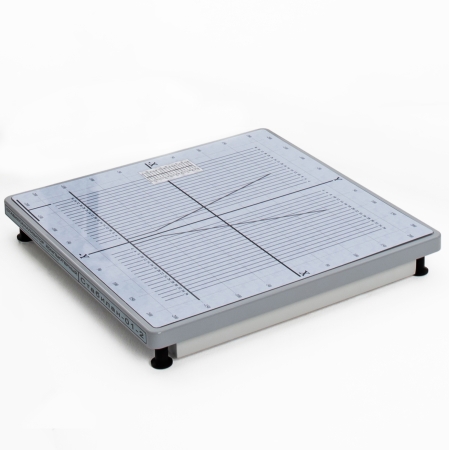

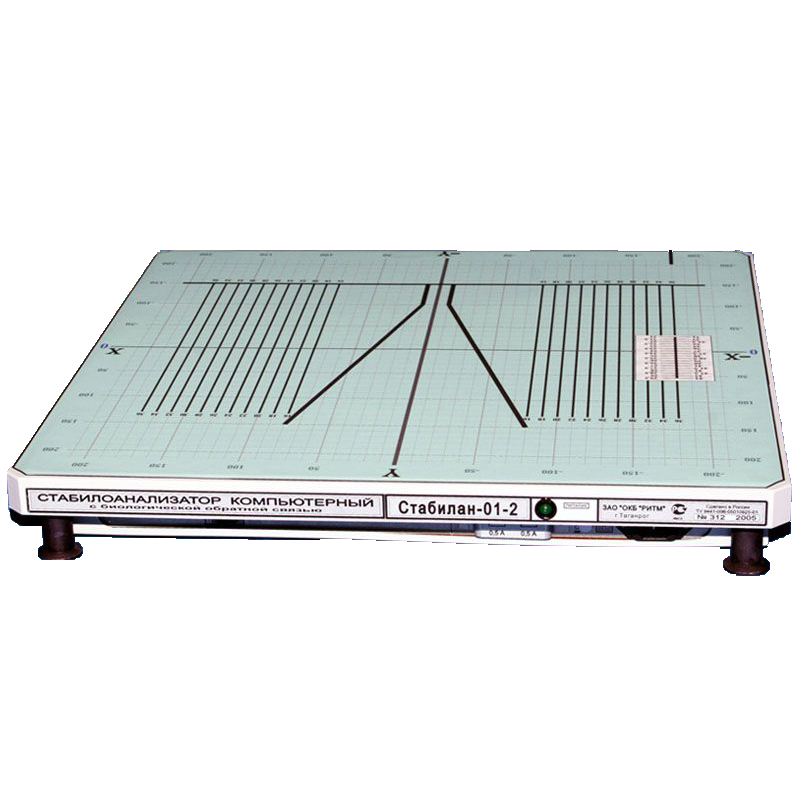

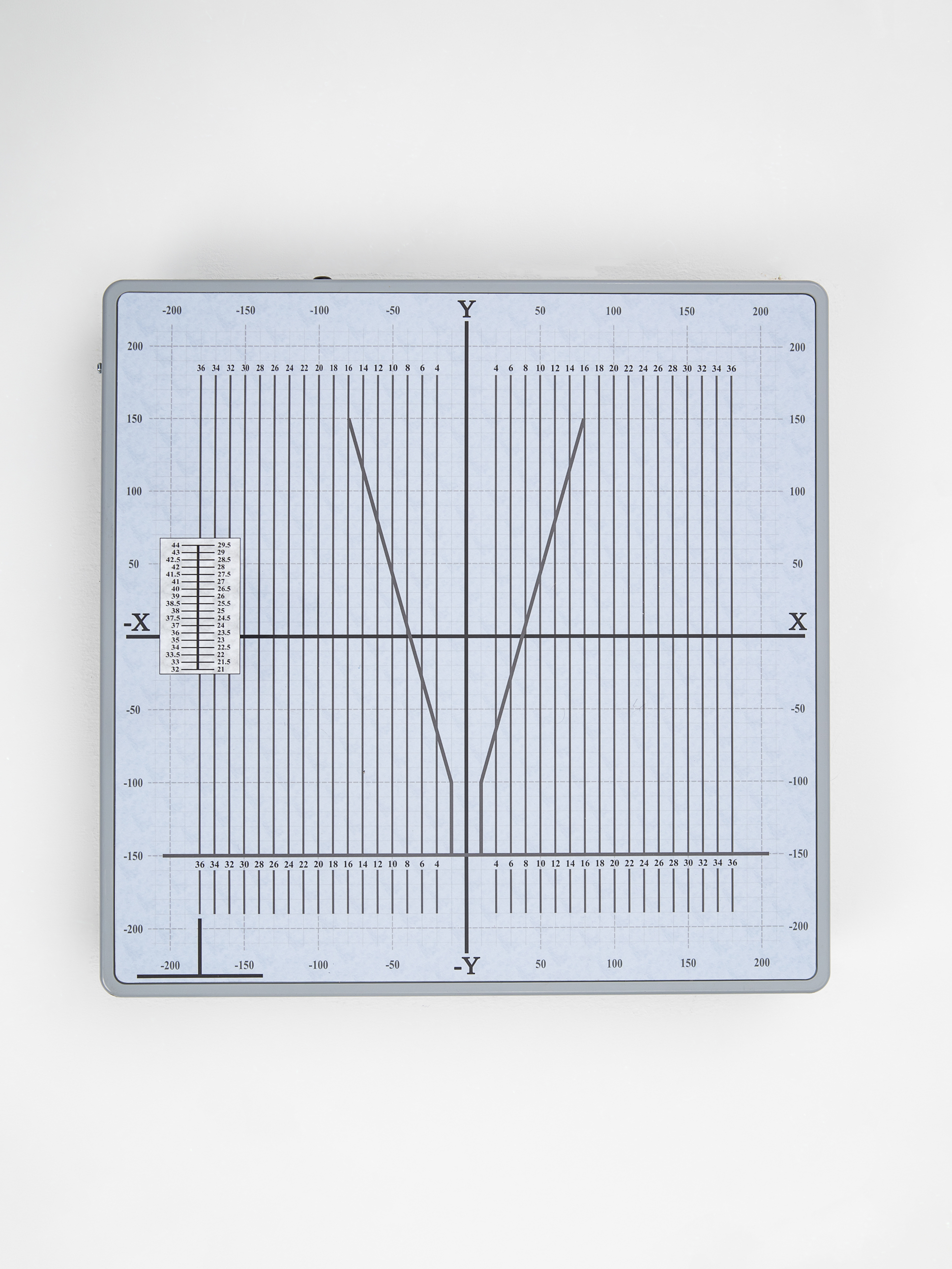

Стабилоплатформа «Стабилан»

Стабилан (известный также как «Статокинезиметр») – стабилоплатформа (анализатор) для исследования функции равновесия и динамической стабилизации вертикального положения тела. В основе работы стабилоанализатора заложен метод компьютерной стабилографии (статокинезиметрии) с синхронной кардиоинтервалографией (вариационной пульсометрией) по Р.М. Баевскому, пневмографией, интегральной электромиографией, кистевой и становой силометрией.

Проведение синхронных со статокинезиметрией вегетологических исследований позволяет в экспертной практике объективно оценить т.н. «энергетическую стоимость» такой сложной двигательной функции, как поддержание вертикальной позы, комфортность и адекватность её выполнения.

Также комплекс представляет собой тренажёр для эффективного восстановительного лечения нарушенных функций равновесия и координации движений методом биологической обратной связи (реализован богатый набор компьютерных реабилитационных тренажёров). Ни один аналогичный комплекс отечественного и зарубежного производства не даёт столь полного совмещения функций, включающих в себя, помимо статокинезиметрии, как таковой, вегетологическое исследование и тренинг равновесия методом БОС. В программное обеспечение включён уникальный блок анализа векторов линейной скорости перемещения центра давления стоп пациента.

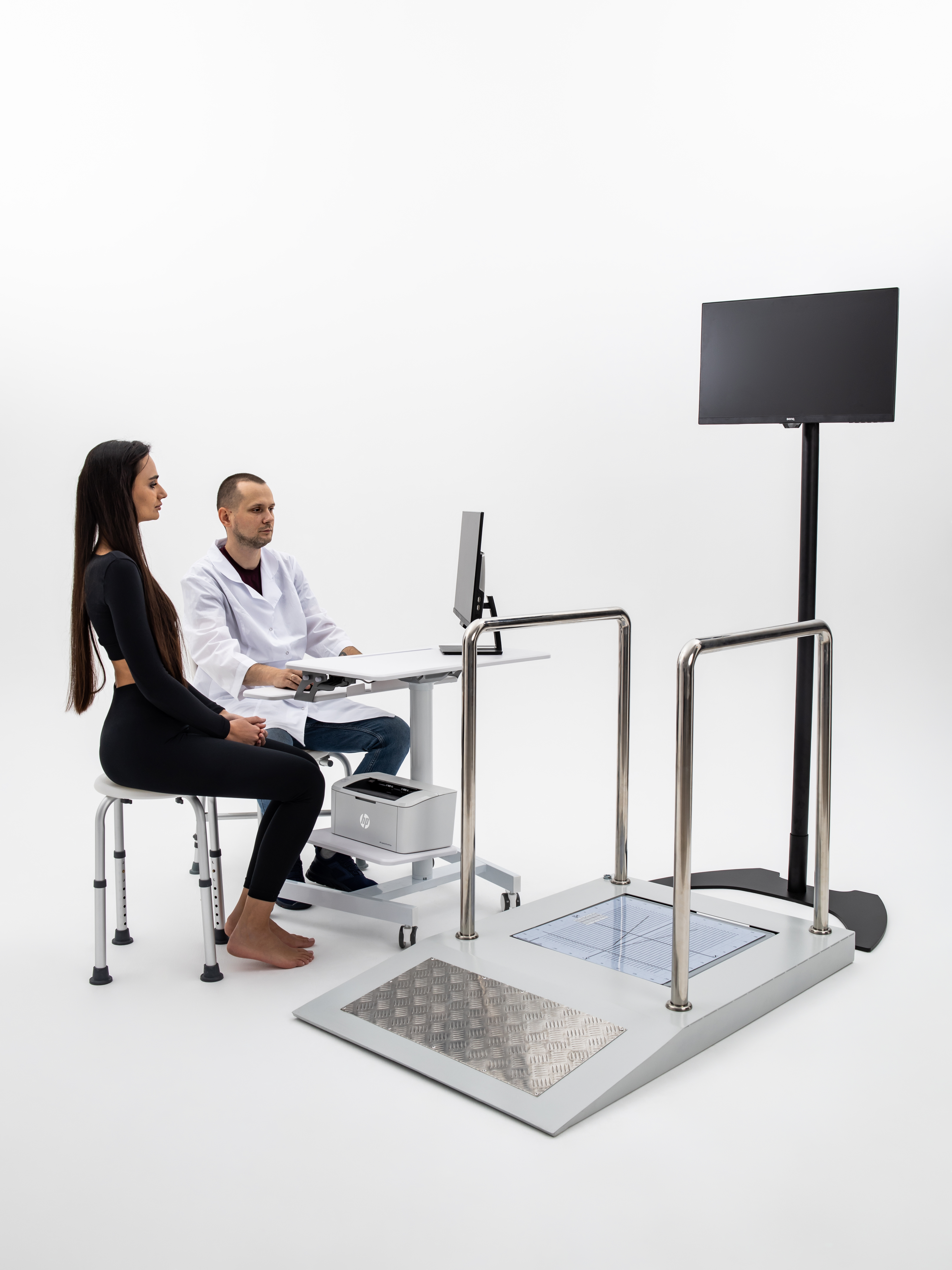

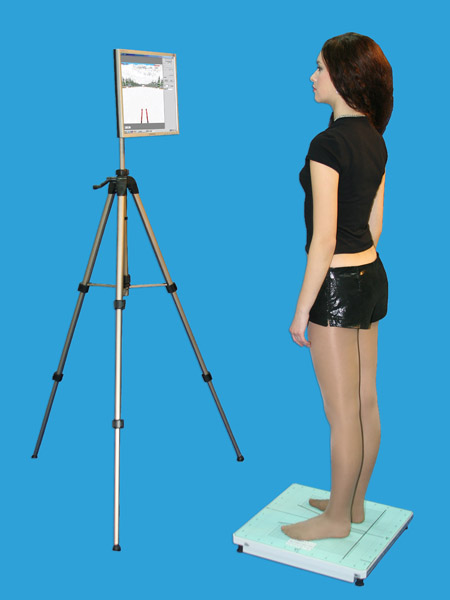

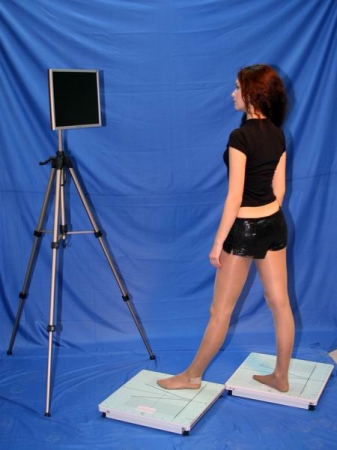

В соответствии с международными стандартами разработан двухмониторный вариант комплекса с дифференцированным и независимым предъявлением на мониторы врача и пациента различной графической информации. Это позволяет пациенту осуществлять БОС-управление своей произвольной позой, а также обеспечивает воспроизведение дестабилизирующих или, наоборот, увеличивающих степень зрительного сосредоточения и статокинетической устойчивости раздражителей – оптокинетических, точечных и др. стимулов.

Особенности:

  • Успешно представлен на российском рынке с 1992 года. Испытанный, надёжный, динамично развивающийся и постоянно наращивающий свои возможности стабилоанализатор.
  • Доступный по цене, в сравнении с зарубежными аналогами, имеющими примерно равные или меньшие возможности.
  • Единственный стабилоанализатор, который позволяет синхронно со стабилометрией проводить кардиоинтервалографию (вариационную пульсометрию) по Р.М. Баевскому, что значительно увеличивает диагностические и экспертные возможности метода стабилометрии, за счет добавления в него оценки «энергетической стоимости», оптимальности процесса удержания вертикальной позы, комфортности его выполнения.
  • Один из немногих постурографических комплексов, обладающих возможностями дозированных возмущающих воздействий на позу при помощи цифрового тензотолкательного устройства с анализом переходных процессов во время стабилизации позы и компенсации её возмущения.
  • Один из немногих комплексов, позволяющих синхронно со стабилометрией анализировать в процессе произвольного удержания позы «мозаику» активности антигравитационной мускулатуры туловища, тазового пояса и нижних конечностей путём многоканальной регистрации биоэлектрической активности мышц – нативной электромиограммы (ЭМГ), её огибающей и других производных характеристик ЭМГ.
  • Располагает уникальным блоком программного обеспечения векторного анализа статокинезиграммы, с вычислением интегрального показателя позной регуляции и статокинетический устойчивости человека – «качества функции равновесия», КФР.
  • Единственный компьютерный комплекс, имеющий для удобства визуализации функцию автоматической центровки находящегося на платформе пациента.
  • Обладает высокой ударопрочностью и устойчивостью к действию неблагоприятных метеорологических факторов (это позволило разработать модель комплекса с автономным питанием для экспресс-оценки состояния космонавтов при их приземлении в степи).

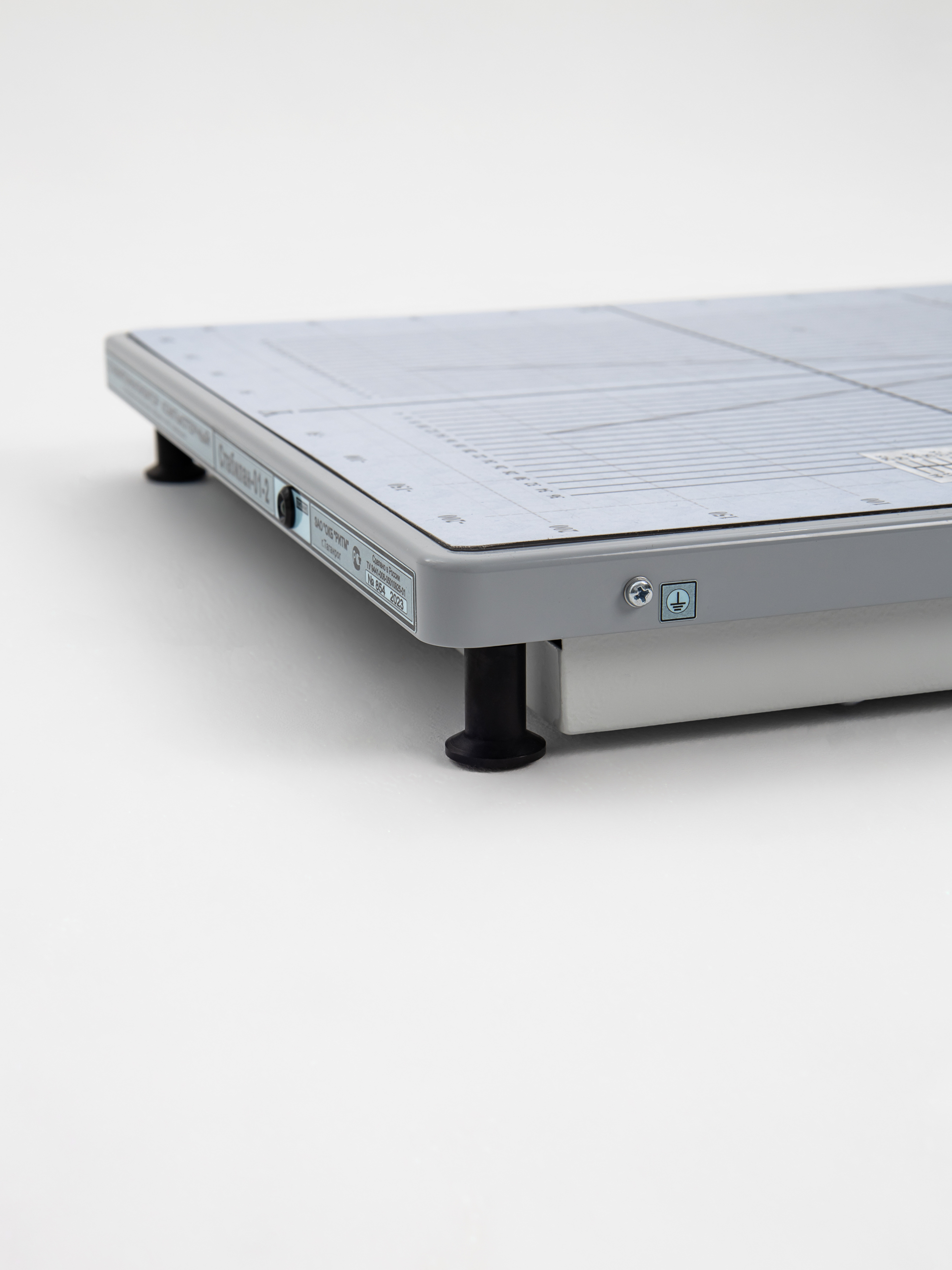

  • Располагает возможностями игнорировать неровности пола путём регулировки высоты одной из опорных ножек (аппаратная нивелировка асимметрий давления на ножки), с последующим более чувствительным и точным программным «обнулением» остаточных давлений на тензодатчики опорных ножек.
  • Имеет постоянно наращиваемый блок реабилитационных и развивающих тренажёрных игр на принципе биологической обратной связи. Благодаря наличию данного блока программ, реализуются возможности не только медицинской реабилитации пациентов, но и их психолого-педагогической и социальной адаптации. Вырабатывается стратегия принятия решения - важное в повседневной жизни качество. Реабилитационные и развивающие тренажёрные игры имеют чёткую градацию по степени сложности – соответственно, доступны пациентам с различной степенью нарушений двигательно-координаторных функций. Как и все диагностические обследования, результаты реабилитационных и развивающих тренажёрных игр также сохраняются в базе данных, что предоставляет дополнительные возможности объективно оценивать качество и динамику лечебного процесса.
  • Предоставляет совершенно новые возможности векторного анализа, достигнутые за последние годы, в комплексной непрерывной оценке динамических характеристик, в теснейшем содружестве осуществляемых линейных и угловых перемещений центра давления (ЦД) человека. Впервые это движение анализируется в своём естестве, без искусственного расчленения перемещения ЦД на линейную и угловую составляющие. Используется анализ вариационного ряда значений площадей секторов, «заметаемых» векторами статокинезиграммы за равные промежутки времени, при осуществлении одновременно происходящего поступательного (линейного) и углового смещения ЦД (принцип анализа траектории движения планет, предложенного астрономом Иоганном Кеплером в начале XVII века). Данный программно-методический подход носит название «анализ динамической стабилизации вертикальной позы человека».

Области применения:

  • Диагностика нарушений функции равновесия человека в неврологии, нейрохирургии, травматологии и ортопедии.
  • Оценка результатов лечения.
  • Экспресс-диагностика алкогольной атаксии.
  • Реабилитация функции равновесия у детей, страдающих церебральными параличами, больных после инсульта, операций на головном мозге и с другой неврологической, а также соматической патологией.
  • Профориентация и профессиональный отбор, предрейсовый и послерейсовый контроль на транспорте.
  • Оценка состояния операторов и эргономика производственной деятельности.
  • Протезирование и ортезирование; подбор протезов и средств опоры.
  • Экспертиза трудоспособности.
  • Оценка качества функции равновесия, улучшение координации и прогнозирование профессионального роста спортсменов, артистов балета и цирка.
  • Фундаментальные научные исследования в области биомеханики движений при поддержании вертикальной позы; в авиакосмической медицине, клинической нейрофизиологии и прикладной психофизиологии, валеологии и других областях биологии и медицины.

Модификации:

Версия «00» - базовая модель.

Версия «01» - добавлен блок регистрации ЭКГ с анализом кардиоинтервалограммы по Р.М. Баевскому.

Версия «01.1» - добавлены возможности:

а) дестабилизировать позу стоящего на стабилоплатформе человека при помощи специального тензотолкательного устройства, с последующей оценкой влияния на параметры статокинезиграммы дозированных толчков и анализом переходных процессов во время дестабилизации позы и её последующей компенсации;
б) оценить влияние на регуляцию позы и функцию равновесия дозированной произвольной проприоцептивной нагрузки, осуществляемой посредством сжатия стоящим на стабилоплатформе человеком засинхронизированного со стабилоплатформой цифрового кистевого силомера или тяги за рукоятку станового силомера;
в) сопоставить показатели статокинезиграммы с фазами дыхательного цикла по пневмограмме, регистрируемой при помощи специального тензометрического устройства.

Версия «02» - добавлен блок четырехканальной регистрации и анализа интегральной ЭМГ.

Для любой версии стабилоанализатора в качестве дополнительной опции доступно внешнее микропроцессорное конверторное USB-устройство, позволяющее вычислять интегральный показатель динамической стабилизации вертикального положения тела – Индекс Динамической Стабилизации (ИДС) в процентах. Это первый в истории мировой стабилометрии единый показатель, учитывающий характеристики одновременно происходящего и линейного, и углового смещения центра давления стоп человека. По ИДС можно судить о генетически детерминированном уровне функции равновесия тела и, следовательно, проводить профотбор. По изменению ИДС можно определить эффективность любого вида лечения и реабилитации. Для большей наглядности ИДС преобразуется в однотональный звуковой сигнал, в зависимости от высоты звука которого характеризуется уровень динамической стабилизации.

Диапазон нагрузок
20 - 150 кг
Абсолютная погрешность определения координат
± 1 мм
Частота опроса датчиков
50 Гц
Поле регистрации координат центра давления
круг с центром в начале координат платформы радиусом 200 мм
Допустимое отклонение в оценке координат центра давления
не более 1 %
Поле, доступное для автоматического совмещения центра координат платформы с центром давления человека на плоскость опоры («центровки»)
± 100 мм
Габариты
Размер платформы
490х490 мм
Масса
10 кг
Параметры электропитания
Питание от сети переменного тока
220 В, 50 Гц
Потребляемая мощность
20 ВА
Внешнее микропроцессорное конверторное USB-устройство
127 500 ₽
Версия «00»
Версия «01»
Версия «01.1»
Версия «02»
Диапазон нагрузок
20 - 150 кг
20 - 150 кг
20 - 150 кг
20 - 150 кг
Абсолютная погрешность определения координат
± 1 мм
± 1 мм
± 1 мм
± 1 мм
Частота опроса датчиков
50 Гц
50 Гц
50 Гц
50 Гц
Размер платформы
490х490 мм
490х490 мм
490х490 мм
490х490 мм
Масса
10 кг
10 кг
10 кг
10 кг
Поле регистрации координат центра давления
круг с центром в начале координат платформы радиусом 200 мм
круг с центром в начале координат платформы радиусом 200 мм
круг с центром в начале координат платформы радиусом 200 мм
круг с центром в начале координат платформы радиусом 200 мм
Допустимое отклонение в оценке координат центра давления
не более 1 %
не более 1 %
не более 1 %
не более 1 %
Поле, доступное для автоматического совмещения центра координат платформы с центром давления человека на плоскость опоры («центровки»)
± 100 мм
± 100 мм
± 100 мм
± 100 мм
Питание от сети переменного тока
220 В, 50 Гц
220 В, 50 Гц
220 В, 50 Гц
220 В, 50 Гц
Потребляемая мощность
20 ВА
20 ВА
20 ВА
20 ВА
Версия «00»
Версия «01»
Версия «01.1»
Версия «02»
